4×4040 RO membránok 1 T/H – Szimulációs számítási útmutató?

4 × 4040 RO membrán 1 T/H rendszer: szimulációs számítási módszer

Szerző: Sophia

vízkezelő mérnök,VLLRO| 20 év RO rendszer tervezésben és szimulációban

Az 1 m³/h-s kisméretű RO rendszert – jellemzően 4 × ULP31-4040 LP membránokat használva – széles körben használják a délkelet-ázsiai kormányzati vízellátási és kereskedelmi projektekben. De képes-e folyamatosan névleges teljesítményt adni magas sótartalmú adagolási körülmények között? Nem támaszkodhat kizárólag a membrán adatlapokra. A termelési kapacitás ellenőrzéséhez professzionális vízkezelési szimulációs szoftvert kell futtatnia.

Ebben az útmutatóban egy 4 membrános 1 T/H rendszer teljes szimulációs számítási folyamatán fogok végigmenni – valódi malajziai kormányzati projektdokumentáció alapján –, amely kiterjed az alapparaméterekre, a lépésről lépésre szimulációs logikára és az extrém körülmények érvényesítésére.

Alapvető paraméterek (tervezési alap)

Minden számítás az ipari szabvány benchmark feltételeket használja az eredeti gyári műszaki dokumentumokból:

Core Simulation Logic

Az RO permeátum áramlását befolyásolja a betáplálási TDS, a hőmérséklet, az üzemi nyomás és a visszanyerési sebesség. Az egymembrán névleges fluxusára támaszkodás jelentős hibákat okoz. A professzionális szimulációs szoftver iteratív szegmensszámítást használ:

1. Bemeneti határfeltételek (TDS, hőmérséklet, membránmodell, mennyiség, visszanyerés)

2. Töltse be az egymembrán fluxus és ≥99,5%-os elutasítási adatokat

3. Számítsa ki iteratív módon a koncentrátum oldali sókoncentrációt – korrigálja az ozmotikus nyomásveszteséget

4. Adjon meg két eredménykészletet: standard és extrém magas sótartalmú körülményeket

A legfontosabb korrekciós elv: A magasabb betáplálási TDS növeli az ozmotikus nyomást – csökkenti a permeátum fluxust ugyanazon a nyomáson. A szimuláció ±20%-os ingadozási határt alkalmaz (akár 1200 ppm-ig), hogy ellenőrizze a rendszer redundanciáját és megakadályozza a valós kapacitáshiányt.

Lépésről lépésre szimulációs folyamat

1. lépés: Adja meg a membránparamétereket

A szimulációs szoftverbe írja be:

 Egymembrán névleges fluxus és ≥99,5%-os kilökődés (Vontron ULP31-4040)

 Nyomáshatár: 1,6 MPa (4040 házhoz igazítva)

 Elrendezés: 4 párhuzamos membrán – nincs fokozatok közötti emelkedés – egyenletes betáplálási nyomás 0,6-0,8 MPa

2. lépés: Állítsa be a tápvíz minőségét és hőmérsékletét

Hasonlítson össze két szimulációs forgatókönyvet:

 Szabvány: TDS 1000 ppm, 25°C

 Extrém: TDS 1200 ppm (-20% margó), 25°C

 Opcionális: Hőmérséklet-kompenzáció 5-40°C tartományban (téli termeléscsökkenés szimulálása)

3. lépés: Állítsa be a helyreállítási és csővezetéki paramétereket

 50%-os visszanyerés – az automatikus koncentrátumszelep 1:1 arányt tart fenn

 DN20 csővezeték – nincs átmérőcsökkentési veszteség – tiltsa le az extra nyomásveszteség-korrekciót a szoftverben

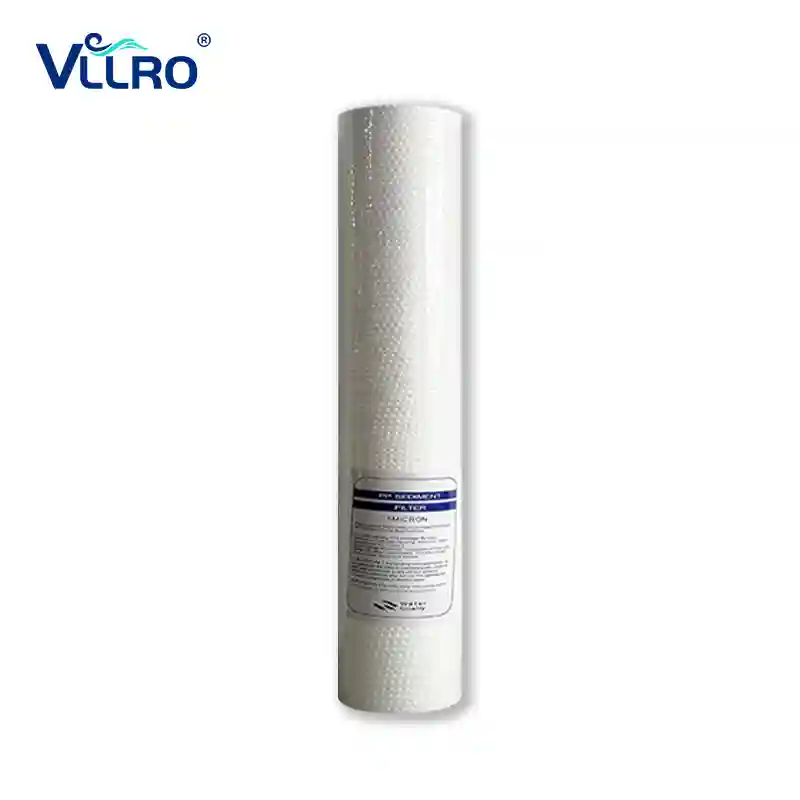

 A kettős 5 μm-es PP patronok teljesen felfogják a részecskéket – nincs hozzáadva további szennyeződési ellenállás

4. lépés: A szivattyú görbéjének egyeztetése és az iteratív számítás futtatása

Bemeneti PLD2-11 szivattyú kimeneti tartománya (0,6-0,8 MPa). A szoftver automatikusan kiszámítja:

 Hatékony hajtónyomás a membrán felületén

 Koncentrátum oldali sókoncentrációs tényező

 Valós idejű fluxus membránonként

 A teljes permeátum áramlás, a rendszer sótalanítási sebessége és a termék TDS

5. lépés: A szimulációs eredmények exportálása és a kapacitás ellenőrzése

Következtetés: A rendszer stabil 1,0 m³/h teljesítményt tart fenn normál és extrém magas sótartalmú körülmények között is. Az üzemi nyomás 0,6-0,8 MPa között marad – nincs szivattyú túlterhelés, nincs kapacitáshiány.

Összegzés

A szimulációs számítás nem csupán formalitás – ez az egyetlen megbízható módszer annak ellenőrzésére, hogy 4 membrános 1 T/H RO rendszere az ígéretek szerint működik-e a valós vízminőség-ingadozások mellett. A fenti folyamat segítségével magabiztosan érvényesítheti a terveket, jóváhagyhatja a berendezéseket és elkészítheti a műszaki dokumentációt.
